Как сделать станок для изготовления тротуарной плитки: пошаговая инструкция

Чтобы приступить к изготовлению больших объемов тротуарной плитки, понадобится станок, его несложно сделать своими руками. Разумеется, он будет уступать профессиональному оборудованию, но тем не менее сократит расходы на производство.

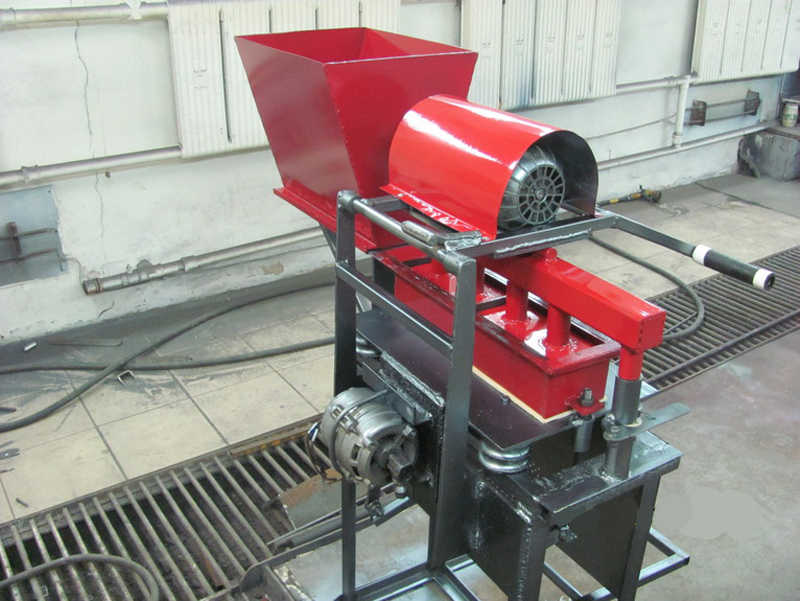

Подобная конструкция повышает качество изделий и скорость изготовления

Оглавление

Что собой представляет профессиональный станок

Стандартное устройство имеет вид комплексной установки. Несмотря на скромные габариты, с его помощью организуют не только производство уличной плитки, но и налаживают массовый выпуск, то есть открывают свой бизнес. Во втором случае целесообразнее купить уже готовое устройство. Такой станок имеет пять основных частей:

матрица;
платформа;
емкость под раствор;
виброустановка;
пресс.

Принцип работы организован следующим образом:

В резервуар закладывается смесь. Она перемещается к формам и через дно бетон подается в матрицы.
После этого сверху накладываются пластины и прижимают массу к платформе.
С целью лучшей утрамбовки и удаления пустот подается вибрация. Колебания в сочетании с большим давлением мгновенно уплотняют раствор.
После формы приподнимаются, а на платформе остаются готовые элементы.
Далее их забирают вместе с подставкой и сушат.

Профессиональный станок предназначен для изготовления прочной уличной плитки в больших объемах

Подобную конструкцию делают и своими руками, однако, её мощность будет значительно меньше по сравнению с профессиональным оборудованием.

Приспособления для домашнего производства

Чтобы самостоятельно сделать качественную тротуарную плитку, необходимо подготовить соответствующее оборудование. В противном случае вы не добьетесь идеального состояния бетона после заливки в матрицы.

В производстве стандартных изделий применяют следующие приспособления:

вибростол;
прессовальный станок;
полиуретановые формы под заливку.

Вибрационный стол может быть усовершенствован и оснащен прижимной пластиной.

Качественный облицовочный материал производят с использованием вибростола

Человек без опыта конструирования вряд ли изготовит подобное оборудование без ошибок, но попробовать все же стоит.

Как сделать вибрационную прессовальную установку

Самый простой вариант – изготовление вибростола. Чтобы сконструировать такое оборудование, понадобится:

сварочный аппарат;
болгарка;
дрель;
крепежные болты.

Предварительно тщательно прорабатывают чертежи, чтобы рассчитать оптимальное положение двигателя под столешницей. Затем сваривается каркас из уголков 50х50 мм и закрепляется на ножках с пластинами в нижнем торце. Они пригодятся, чтобы фиксировать установку на одном месте. Далее по углам и посередине закрепляют прочные металлические пружины. На них устанавливают ровную столешницу с бортиками. Снизу привинчивается двигатель, например, от стиральной машины.

Схема самодельного вибростола

Для обустройства пресса на вибрационном столе закрепляют дополнительную панель в виде плоской крышки, на неё оказывается большое давление. Используются отдельные элементы, которые по размерам чуть меньше форм и входят в них, чтобы прессовать раствор.

Если опираться на производственный образец станка, то понадобится листовой металл и профиль. Из последних сваривается каркас. Емкость с раствором должна иметь вид трапеции, сужающейся книзу. Дно откидное и обеспечивает подачу смеси в матрицы, представляющие собой опалубку из металла и деревянных планок. Сверху делают придвижной пресс из пластин, входящих в форму прижимного механизма. Для обеспечения высвобождения воздуха добавляют вибрацию. Такой вариант применим в производстве обычной прямоугольной плитки.

Полноценную установку самостоятельно собрать непросто, но возможно

Как сделать формы

Если вы хотите изготовить фигурную уличную плитку, понадобятся формы для заливки раствора. Их можно сделать самостоятельно. Потребуется полиуретан с отвердителем и плитка-образец либо самодельный элемент. Его изготавливают из гипса – оптимальный вариант для создания фигур любой сложности и конфигурации. Объемный элемент заливают жидким полиуретаном. Так как он смешивается с отвердителем, через некоторое время получится мягкое, но цельное изделие, снимающееся с заготовки после полного высыхания.
